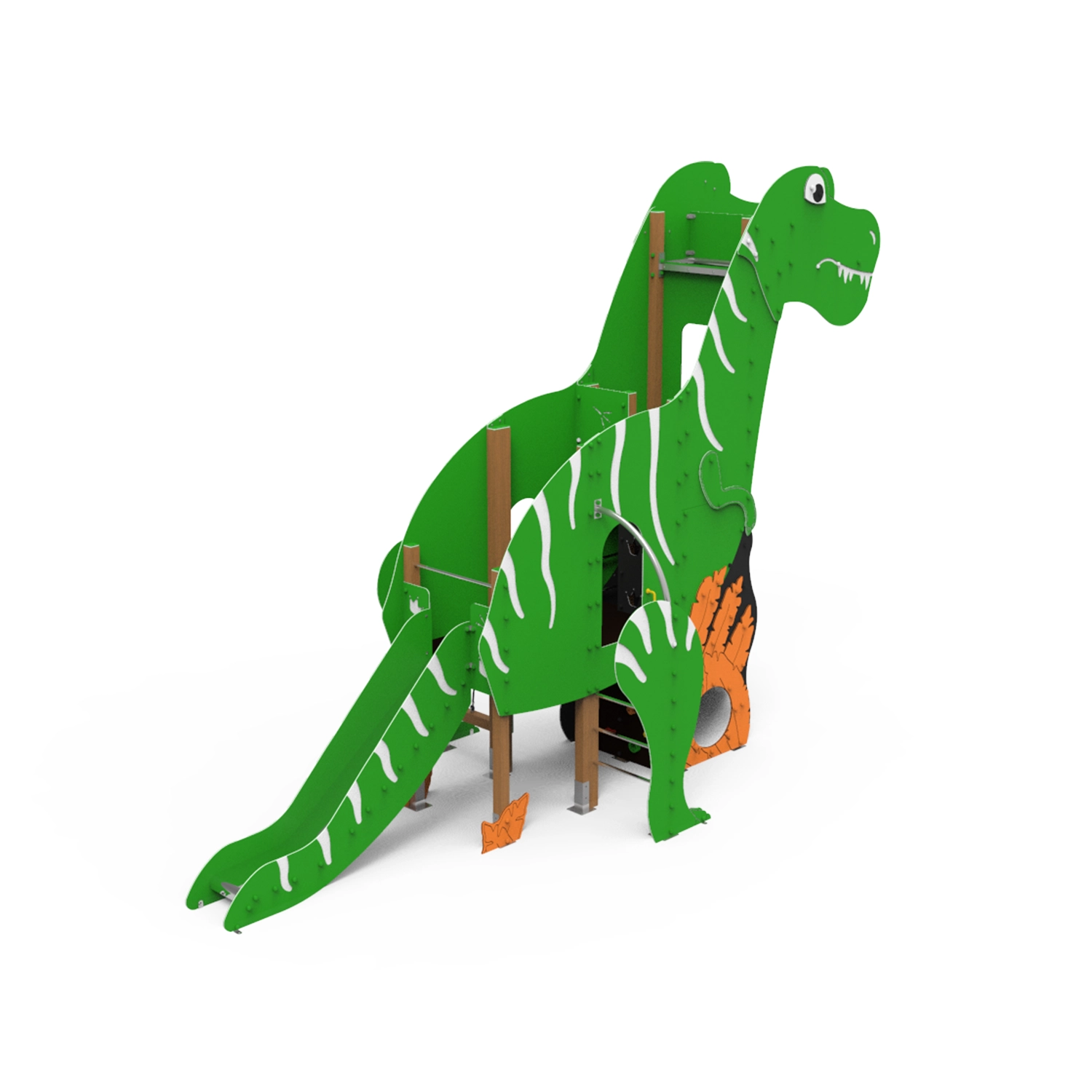

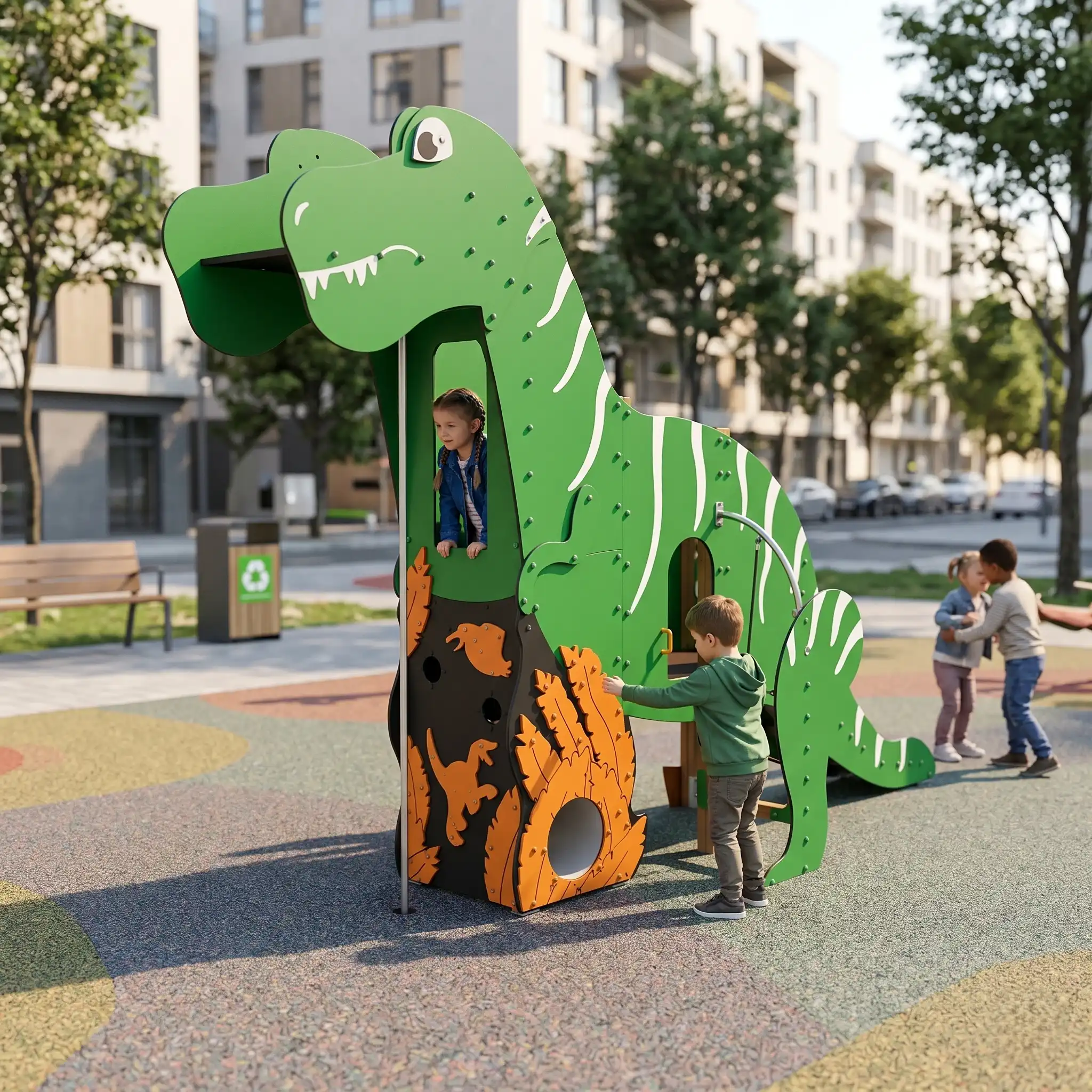

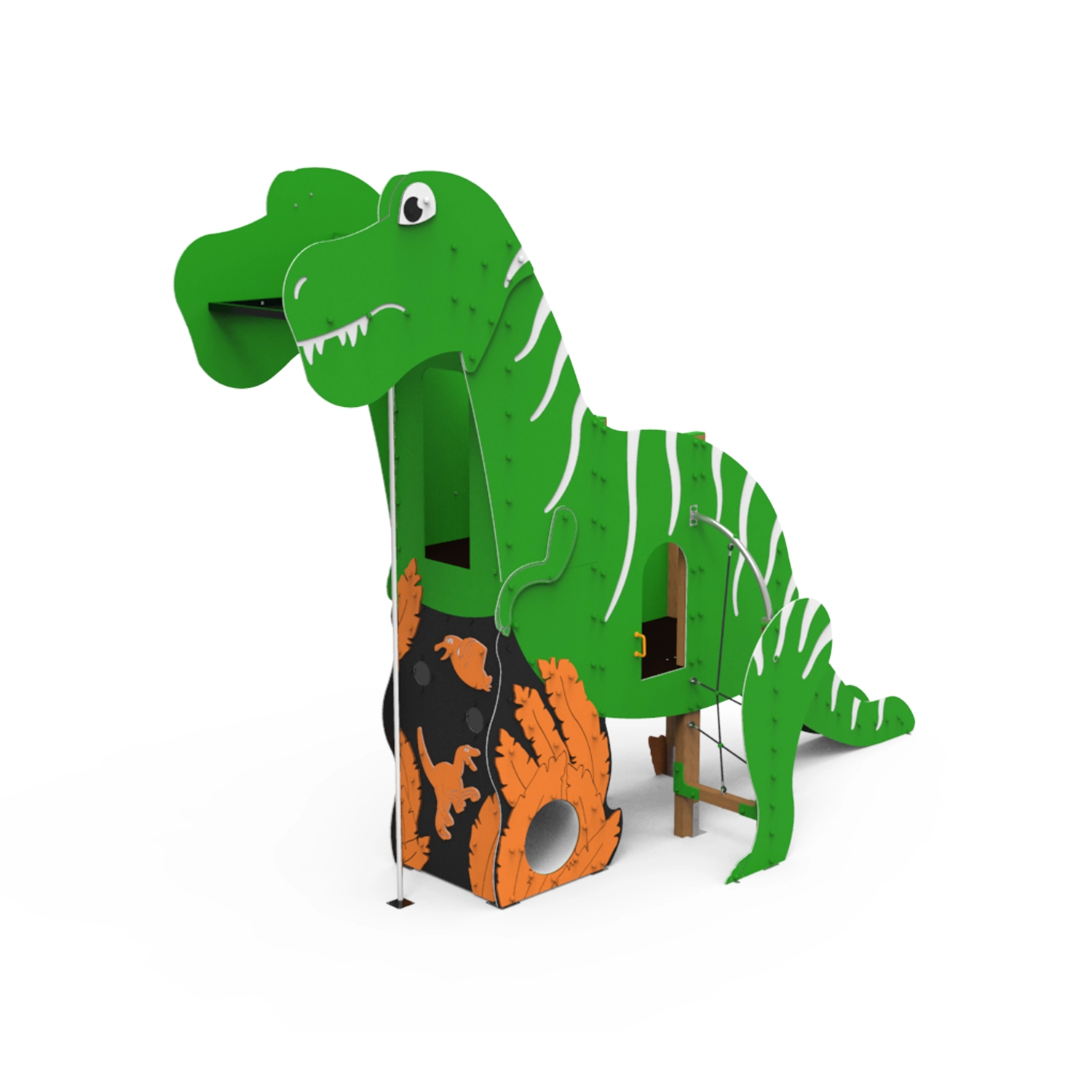

El Complemento Apex-Rex, perteneciente a la Línea Dyno, es una estructura de juego infantil certificada según las normativas UNE EN 1176-1:2018 y UNE EN 1176-2:2018 por ACCM y ENAC. Está fabricado con postes de madera tratada en autoclave Nivel IV, componentes plásticos de polietileno de alta densidad con protección UV y diversos elementos metálicos galvanizados. Incorpora un tobogán con rampa de acero inoxidable, ventanas frontales protegidas con paneles de metacrilato y tornillería protegida con tapones de polipropileno, ofreciendo máxima resistencia, durabilidad y seguridad para zonas de juego infantil.
|
Medidas |
7060 mm (Largo) x 2750 mm (Ancho) x 5050 mm (Alto). |
Edad de uso |
De 3 a 14 años. |
Área de seguridad |
Superficie de 17,69 m² (8682 mm x 5750 mm). |
Altura de caída |
2,36 m. |
Para más información, consulte la ficha técnica que puede descargar usando el enlace debajo.
El producto se fija mediante anclajes metálicos de Ø80 mm y tornillos de fijación Ø8×80, anclados a una solera de hormigón H-200 sobre una base de limpieza.
El documento detalla dos opciones principales para la instalación de la base:
Opción A (Recomendada): Cimentación por mediante solera, que facilita la nivelación y reduce el tiempo de instalación. Espesor minimo recomendado 15 cm.
Compatibilidad de superficie: tanto en areneros como en suelo continuo in situ de caucho o base amortiguadora + césped sintético colores.
Distribución en planta de cimentación:
Longitud total de implantación entre extremos de anclajes: 5673 mm.
Zapatas principales con dimensiones de 250 x 250 mm, bases de apoyo acotadas a 150 x 150 mm y 180 x 180 mm, y postes de sección de 90 mm.
Separaciones entre ejes longitudinales: 523 mm, 810 mm, 1050 mm, 1000 mm y 2290 mm; y separaciones transversales entre apoyos de 810 mm y 1010 mm
No aplica.
